漩渦氣泵拆裝步驟（圖示）
瀏覽：10727 發布日期：2018-04-17 11:29
漩渦氣泵拆裝圖解，此文教程是氣泵拆機過程，裝機過程按拆機的反順序就可以了，漩渦氣泵拆裝步驟下文會詳細講解，旋渦式氣泵拆裝圖可以供大家參考，漩渦氣泵因為不需要維護，氣源干凈整潔，價格相當便宜，在很多行業和很多設備上，真空吸附或吹風送風都已經用此設備代替了，在使用中，我們最好在進口處加裝一個過濾器，防止雜物或硬東西進入風機內部損壞葉輪，劃傷泵壁，如果已經進入東西或者軸承損壞，需要更換軸承時，可以用下面的方法，那么,漩渦氣泵怎么拆呢。
因為此種設備加工精度比較精細，在拆裝的過程中，一定要注意細節，千萬不要暴力拆卸，否則會造成氣泵更多的損壞，得不償失。

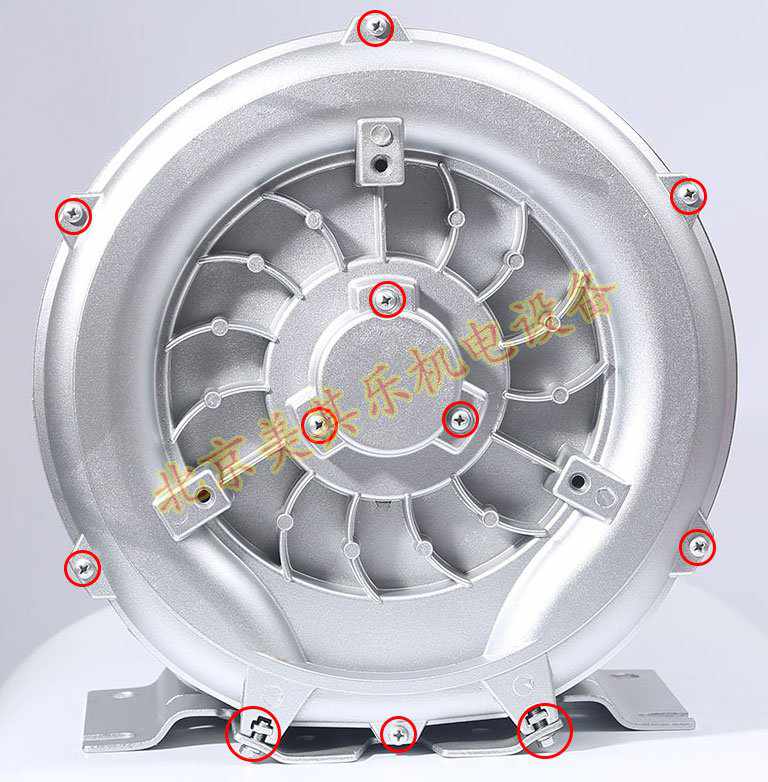

1、在拆開之前，最好用記號筆，在泵體與泵蓋連接處，畫一個記號，方便我們后續的安裝，知道泵蓋的方位角度，首先需要用扳手拆掉低板上的兩個螺絲，之后再換對角拆除邊上的螺絲，最后拆除中間軸承座坐的3顆螺絲。全部拆完后，看下圖

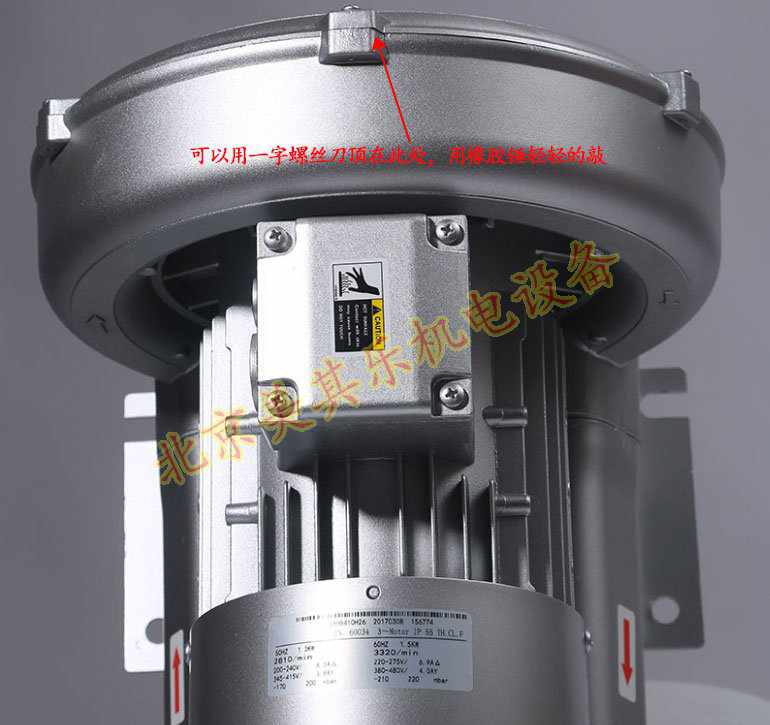

2、在螺絲全部拆除后，此時泵蓋還是不松動，用手是拿不掉的，所以可以換圖2所示，找個平的東西，如一字螺絲刀等，頂住此位置，用橡膠錘輕輕敲擊，直至產生縫隙。
3、產生縫隙后，再從另外的對角處，換同樣的方法敲擊，直至產生縫隙，而此時，泵蓋已經松動了。
3、產生縫隙后，再從另外的對角處，換同樣的方法敲擊，直至產生縫隙，而此時，泵蓋已經松動了。

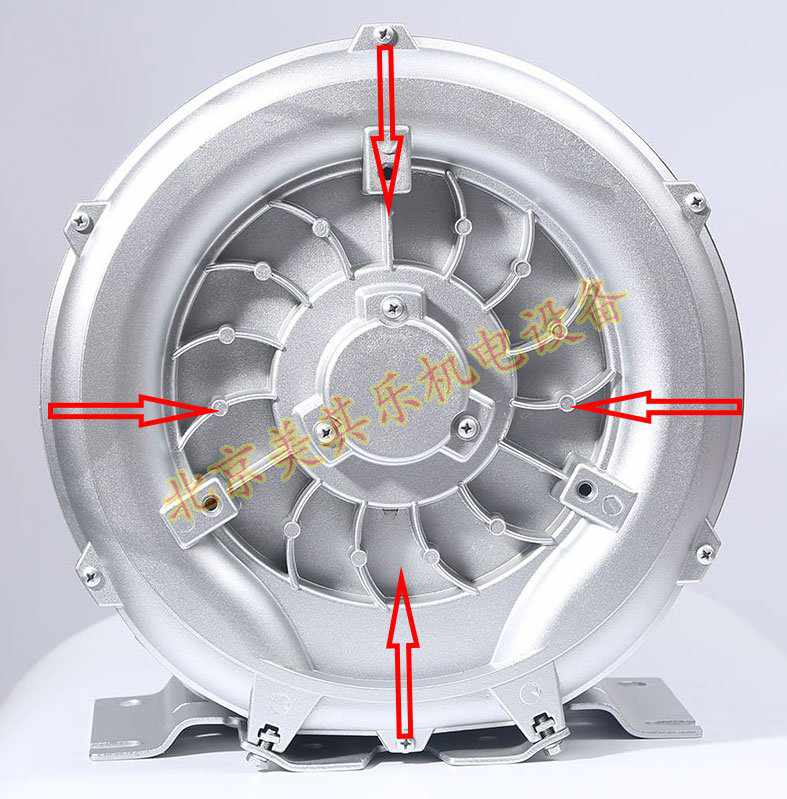

4、如上圖箭頭部分所示，對雙手分別對角拿著此處，用力向外拉，泵蓋一般就會脫落了，如果雙手的力量還是拿不起來的話，重復2、3的動作，也可拿螺絲刀插入縫隙內，輕輕的上下晃動（注意必須是對角同時用力，不可只動一邊）

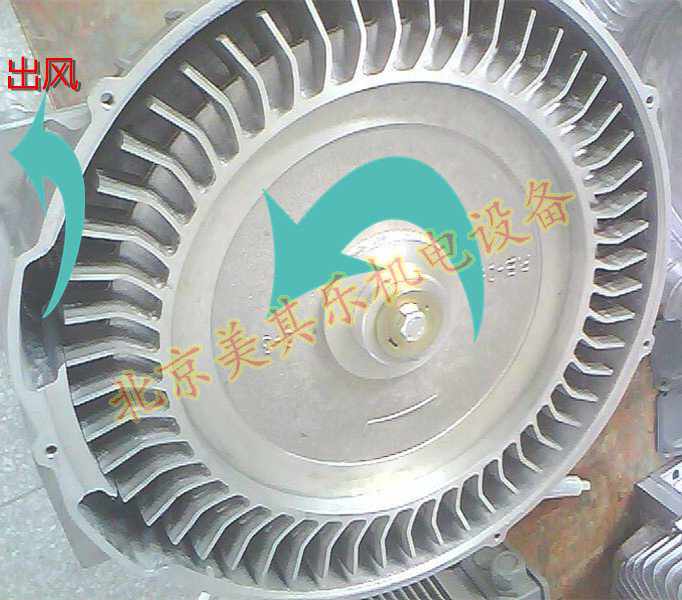

5、泵蓋拆除后，如圖所示，就會看到葉輪、軸承等部分，拆掉軸承處的螺絲，拿下軸承，更換即可，拆卸葉輪，參考步驟4，對角平衡拿，不可傾斜。
等到內部清理好后，裝機的時候，按照反步驟操作即可。
等到內部清理好后，裝機的時候，按照反步驟操作即可。
