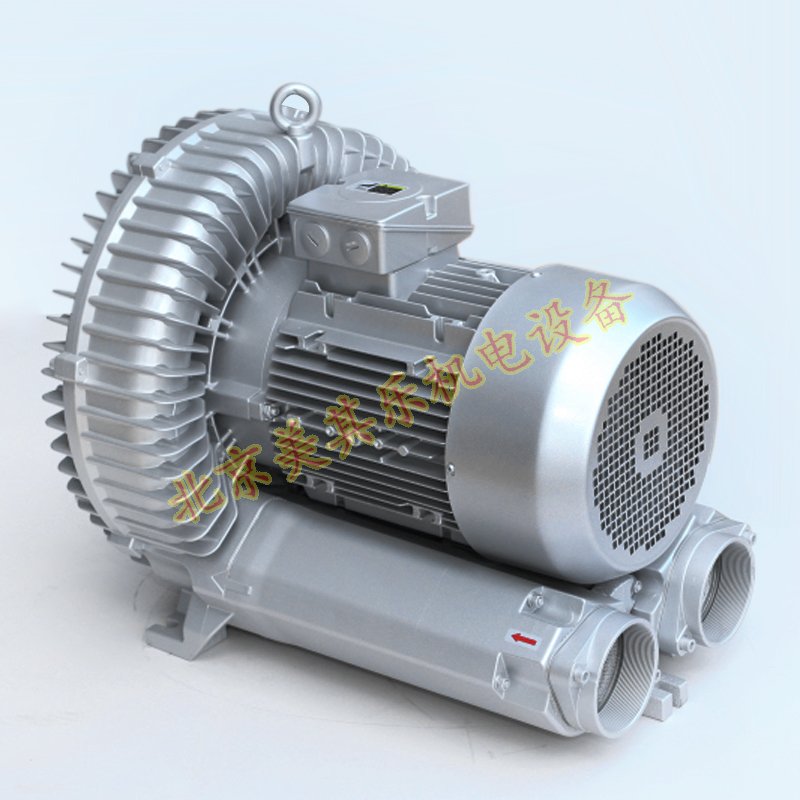

渦流風機的風量
瀏覽：2406 發布日期：2018-06-20 02:22
參考一款風機的參數，主要有功率、流量、壓力及型號大小等，主要參數除了壓力之外，就是風量流量了，如果是需要流速，利用公式計算出來即可了，那么渦流風機的風量是多少呢？
不同型號，及不同功率下的風量與壓力都是不一樣的，也是有一定的階梯性的，分為不同的系列，而影響流量大小的，主要是風機的前泵體的大小及葉輪大小，從而使渦流風機風量大小不一。
渦流風機的流量總體范圍為：80m³h--2050m³/h
2GH系列下單葉輪的參數，210風量為80m³h，310風量為100m³/h、410風量為145m³/h、510風量為210m³/h、610風量為265m³/h、710風量為318m³/h、810風量為530m³/h、910風量為1050m³/h；
而2GH系列雙葉輪的參數，220風量為85m³h，320風量為130m³/h、420風量為150m³/h、520風量為230m³/h、62雙葉輪無此型號、720風量為320m³/h、820風量為520m³/h、920風量為11100m³/h
2GH系列下單葉輪大流量：230風量為100m³h，330風量為140m³/h、430風量為180m³/h、530風量為270m³/h、630風量為345m³/h、730風量為420m³/h、830風量為700m³/h、930風量為1370m³/h；
以上為渦流風機的風量的階梯：需要注意的，此標準的流量為最大的流量，即漩渦風機空開下的流量，不連接任何設備及管道的情況下所測出的風量值，如果產生壓后，此風量數值會有所變化，壓力增高，流量減少，對于這方面需要參考流量曲線圖及風機技術參數。
比如以810型號的5.5kw為例，在空開情況下流量有530立方每小時，此時不接任何設備，沒有負載，進出口完全是敞開的，如果壓力在10kpa的時候，流量損失到420立方每小時，如果壓力在20kpa的時候，流量則損失到340立方每小時，到30kpa的時候，流量?jī)H為280立方每小時，所以壓力越高，流量越小。
不同型號，及不同功率下的風量與壓力都是不一樣的，也是有一定的階梯性的，分為不同的系列，而影響流量大小的，主要是風機的前泵體的大小及葉輪大小，從而使渦流風機風量大小不一。
2GH系列下單葉輪的參數，210風量為80m³h，310風量為100m³/h、410風量為145m³/h、510風量為210m³/h、610風量為265m³/h、710風量為318m³/h、810風量為530m³/h、910風量為1050m³/h；
而2GH系列雙葉輪的參數，220風量為85m³h，320風量為130m³/h、420風量為150m³/h、520風量為230m³/h、62雙葉輪無此型號、720風量為320m³/h、820風量為520m³/h、920風量為11100m³/h
2GH系列下單葉輪大流量：230風量為100m³h，330風量為140m³/h、430風量為180m³/h、530風量為270m³/h、630風量為345m³/h、730風量為420m³/h、830風量為700m³/h、930風量為1370m³/h；
比如以810型號的5.5kw為例，在空開情況下流量有530立方每小時，此時不接任何設備，沒有負載，進出口完全是敞開的，如果壓力在10kpa的時候，流量損失到420立方每小時，如果壓力在20kpa的時候，流量則損失到340立方每小時，到30kpa的時候，流量?jī)H為280立方每小時，所以壓力越高，流量越小。
