漩渦氣泵工作原理
瀏覽：3552 發布日期：2019-12-04 07:49
漩渦氣泵的工作原理其實很簡單，為了加強理解、更加直觀的觀看運作方式，那么我們拿了一張圖，并且使用紅色虛線標示出了運行方向，一起來看下吧。

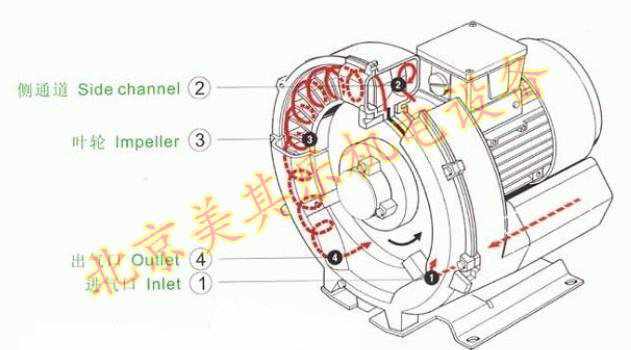

氣泵運行時，空氣運動軌道（紅色部分）
1、進風口，空氣通過此通道進入風機內部
2、內部的葉輪，空氣經過旋轉的葉輪，關于葉輪詳細介紹可看漩渦風機葉輪，理解下為什么做成這樣子的，葉輪的邊緣有很多密密麻麻形狀與大小一樣的葉片，經此之后，氣流會發生改變，變成漩渦狀。
3、每一次空氣流經到葉片，都會使壓力增壓一點。
4、直至空氣經由出氣口排出泵體外，如果不好理解的話，我們做過一個漩渦氣泵運行動畫，從不同的角度來深度解析，大家可以去看。
由以上幾點分解式來看的話，漩渦氣泵工作原理還是很簡單的，沒有一系列復雜的機械零件運動，由電動機直接帶動葉輪的高速旋轉，從而進行源源不斷的抽風與排風.
雖說如此，但它的加工與組裝精度要求特別高，所以在生產與流水組裝的時候，經不得關點馬虎的。

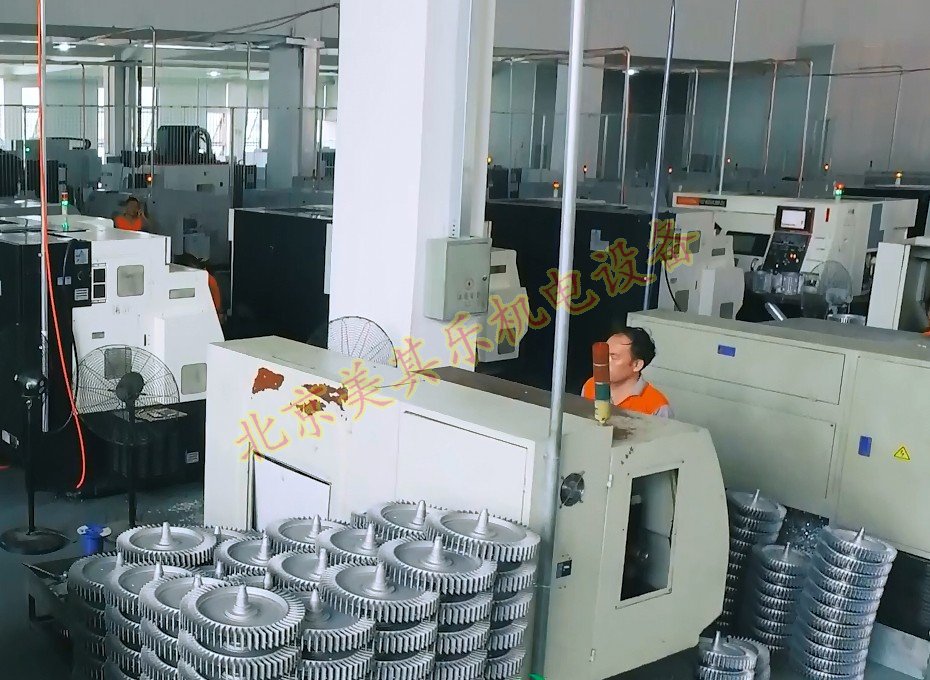

漩渦氣泵內部葉輪加工車間
葉輪處軸承、轉子與電機后軸承呈三點一線，動平衡精度要求很高，這樣在運行時才不會產生震動，也不會產生蹭邊，刮邊的現象。
